名稱：FSB氟合金離心泵
FSB離心泵,FSB氟塑料離心泵,FSB氟合金離心泵

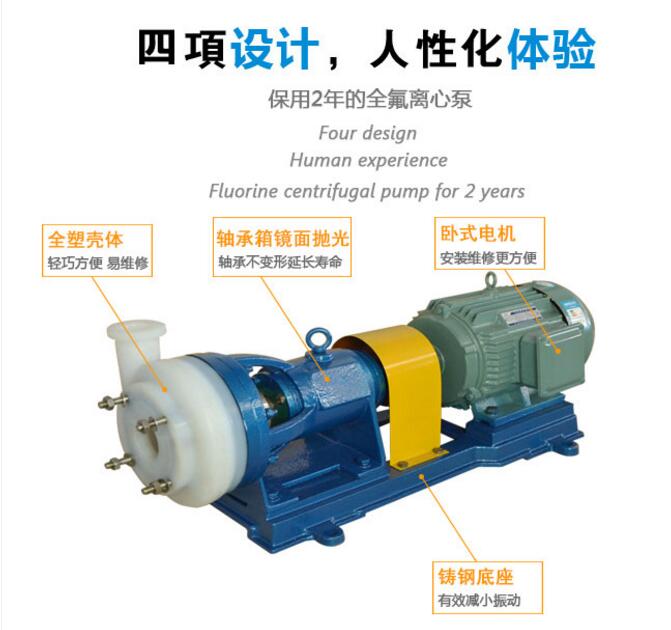

一、FSB系列氟塑料合金離心泵產品概述
FSB系列氟塑料離心泵按標準設計，泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨，適用于輸送任何濃度的硫酸、鹽酸、醋酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質，是目前上強耐腐蝕裝備之一。其具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，廣泛應用于化工、制酸、制堿、冶煉、稀土、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。
二、FSB系列氟塑料合金離心泵參考技術：
流量：3.6～100m3/h；
揚程：15～55m；
轉速：2900r/min；
功率：1.5～18.5KW；
直徑：25～100mm；
適用溫度：-20℃～120℃。

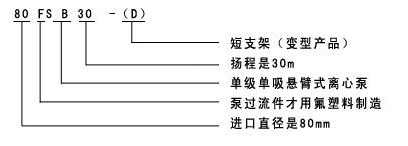

三、FSB氟塑料離心泵型號意義：
四、FSB氟塑料離心泵型號參數
型號 | 流量 | 揚程 | 口 徑 | 功 率(Kw) | 轉速 | 汽蝕余量 | 效率 | ||
出口 | 軸功率 | 電機功率 | |||||||
FSB(長支架) | |||||||||
25FSB-18 | 3 | 18 | 25 | 25 | 0.6 | 1.5 | 2900 | 3.0 | 30 |
25FSB-25 | 3.6 | 25 | 25 | 25 | 0.8 | 1.5 | 2900 | 3.0 | 35 |
40FSB-15 | 5 | 15 | 40 | 32 | 1.3 | 3 | 2900 | 3.0 | 40 |
40FSB-20 | 10 | 20 | 40 | 32 | 1.4 | 3 | 2900 | 3.0 | 42 |
40FSB-30 | 10 | 30 | 40 | 32 | 1.6 | 3 | 2900 | 3.0 | 52 |
50FSB-20 | 12.5 | 20 | 50 | 32 | 1.7 | 3 | 2900 | 3.5 | 55 |
50FSB-25 | 12.5 | 25 | 50 | 32 | 1.86 | 3 | 2900 | 3.5 | 55 |
50FSB-30 | 15 | 30 | 50 | 32 | 1.90 | 3 | 2900 | 3.5 | 54 |
65FSB-32 | 25 | 32 | 65 | 50 | 4.7 | 5.5 | 2900 | 2.0 | 45 |
80FSB-20 | 50 | 20 | 80 | 65 | 4.6 | 5.5 | 2900 | 3.0 | 45 |
80FSB-25 | 42 | 25 | 80 | 65 | 5.7 | 7.5 | 2900 | 3.0 | 50 |
80FSB-30 | 50 | 30 | 80 | 65 | 6.9 | 7.5 | 2900 | 3.5 | 59 |
80FSB-40 | 45 | 40 | 80 | 50 | 10 | 11 | 2900 | 3.5 | 48 |
80FSB-50 | 50 | 50 | 80 | 50 | 12.1 | 15 | 2900 | 3.5 | 57 |
80FSB-55 | 50 | 55 | 80 | 50 | 13.5 | 18.5 | 2900 | 4.0 | 50 |
100FSB-32 | 100 | 32 | 100 | 80 | 11.9 | 15 | 2900 | 3.5 | 68 |
FSB(短支架) | |||||||||
40FSB-15(D) | 5 | 15 | 40 | 32 | 0.8 | 3 | 2900 | 3.0 | 40 |
40FSB-20(D) | 10 | 20 | 40 | 32 | 1.2 | 3 | 2900 | 3.0 | 42 |
40FSB-30(D) | 10 | 30 | 40 | 32 | 1.2 | 3 | 2900 | 3.0 | 52 |
50FSB-20(D) | 12.5 | 20 | 50 | 32 | 1.88 | 3 | 2900 | 3.5 | 55 |
50FSB-25(D) | 12.5 | 25 | 50 | 32 | 1.88 | 3 | 2900 | 3.5 | 55 |
50FSB-30(D) | 15 | 30 | 50 | 32 | 1.9 | 3 | 2900 | 3.5 | 54 |
65FSB-32(D) | 25 | 32 | 65 | 50 | 3.6 | 5.5 | 2900 | 3.5 | 65 |
80FSB-25(D) | 42 | 25 | 80 | 65 | 3.8 | 7.5 | 2900 | 3.5 | 67 |
80FSB-30(D) | 50 | 30 | 80 | 65 | 6.8 | 7.5 | 2900 | 3.5 | 68 |
五、FSB離心泵使用說明安裝及注意事項：
1.FSB離心泵在安裝前應對泵和電機進行檢?，各部分應完好無損，泵內無雜物。
2.將FSB離心泵放置水平位置上接上進、出管和接通電源.后用手盤動聯軸器.檢?有無碰擦現象.轉動輕松均?則安裝結束。
3.FSB氟合金離心泵鋼度較金屬差，故管路重量不能直接壓在泵體上，迸、出口管路應另加支架承受.揚程高的泵在出口還應安裝逆止閥.以防突然停機的水錘破壞。
4.FSB氟合金離心泵所有接合處必須保持密封.以防漏氣、液影響泵的工作性能。
5.運轉過程中如發現撅動或不正常聲音時.應立即停車檢?原因.故降排除后才能工作。
